DIC

Aplikace

• Testování komponent a materiálu (deformaceí, zatížení, Youngův modul, Poissonův poměr, elastické-plastové chování a další)
• Validace dle analýzy konečných prvků
• Zkoumání porušení materiálu
• Lomová mechanika
• Vysokorychlostní měření a analýza vibrací (dynamické aplikace, přechodné události)
• Použitelné pro všechny tvary
• Vhodné pro pokročilé materiály (kompozity, lamináty, vstřikované vlákna, kovová pěna, pryž a další)

Jednoduchá obsluha

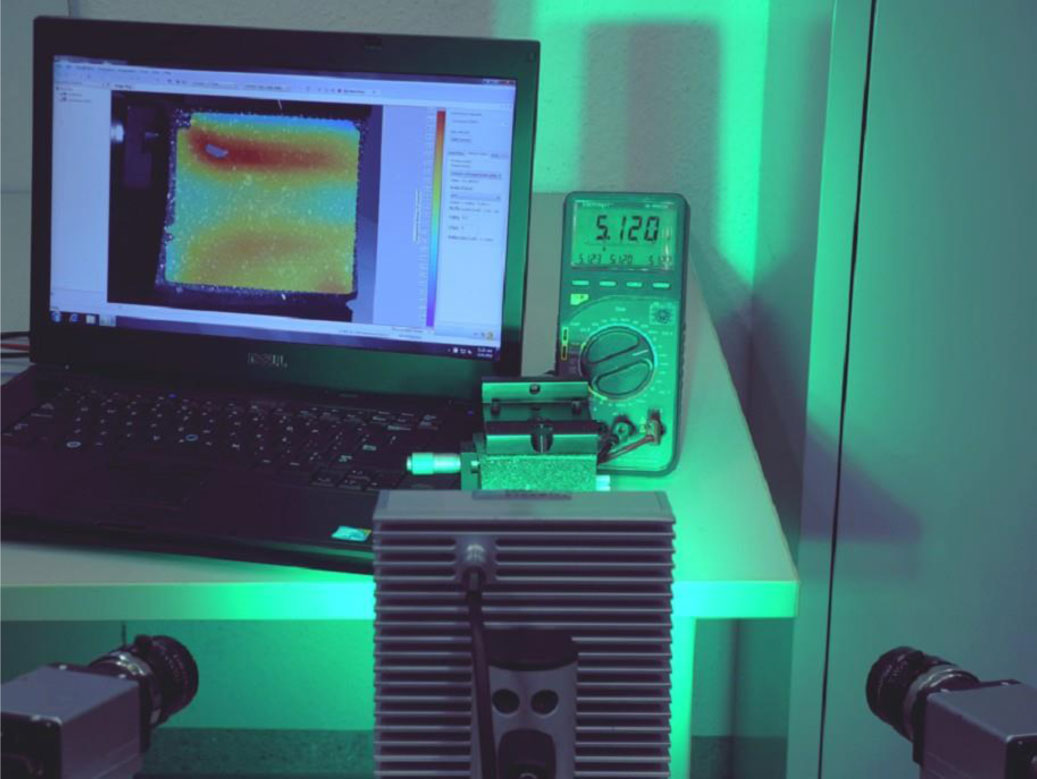

Software nabízí velmi intuitivní způsob zpracování dat, spolehlivé vyhodnocení, rozsáhlé možnosti dalšího zpracování dat (post-processing) a analytické schopnosti (např. stanovení a vizualizace hlavního napětí). Jedinečný světelný zdroj HiLis je standardní součástí systému a poskytuje studené a homogenní osvětlení pro nejpřesnější měření. Jednoduchá kalibrace snižuje dobu měření.

Systém s více kamerami

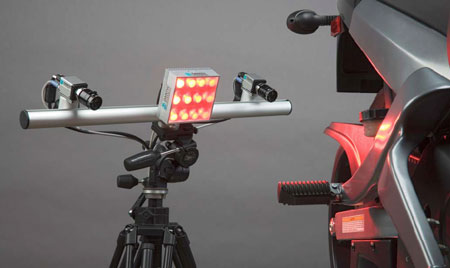

Systém Q-400 lze jednoduše rozšířit z 2 kamerového systému na 3 kamerový systém. Zvyšuje se tím pole měření, což zlepšuje výsledky na zakřivených objektech a zvyšuje přesnost. Po dalším rozšíření na multikamerový systém podporuje libovolný počet kamer.

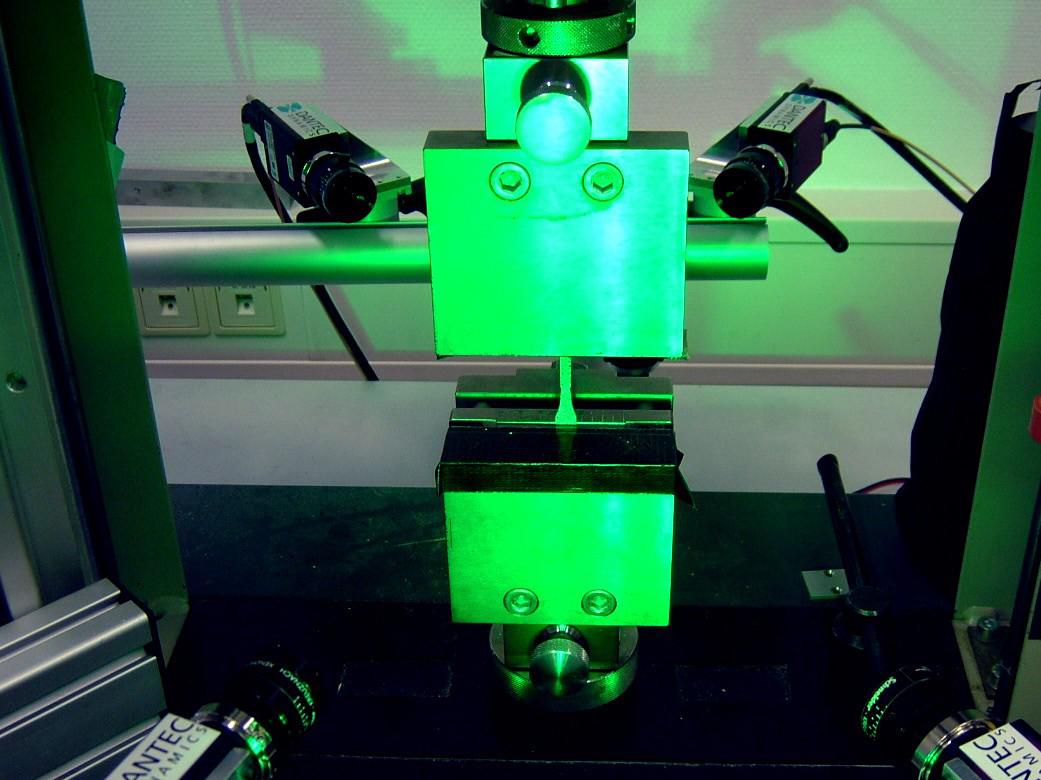

Obr. 4-kamerový systém při zkoušce tahem

DIC systém používá při měření clustery, pomocí kterých kombinuje naměřené obrazy z více kamer pomocí jediného systému globální osy. Měřící systém s 8 kamerami může pokrýt měření kolem vzorku v 360 °. Systém s 4 kamerami může přesněji měřit obě strany vzorku a lépe tak určit v kterých místech dochází ke ztenčování vzorku.

Obr. 360 měření na vzorku tvaru válce
